雙振動電機同步最優控制方法
發布時間：2020-11-05 點擊量：328
在開始控制實驗之前, 利用諧波掃描法辨識出 雙振動電機的模型參數為, 電機1 折算到電機軸的 等效轉動慣量為J1 = 01002 28 V / ( deg# s- 2 ), 等效 粘性阻尼系數為B 1 = 01156 39 V / ( deg# s- 1 ) ; 電 機2 的折算到電機軸的等效轉動慣量為J 2 = 01001 683 V / ( deg# s- 2 ), 等效粘性阻尼系數為 B2 = 01159 06 V / ( deg# s- 1 )。振動電機的角位移由 增量式編碼器測量。角速度通過對角位移的微分得 到(施加適當?shù)牡屯V波)。

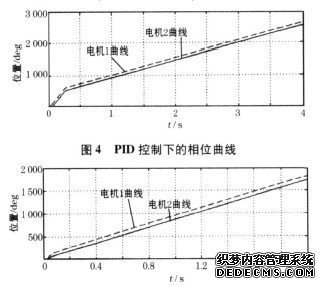

實驗在M atlab /Simulink /xPC Target的實時環境 下進行。Nat iona l Instruments的N I-PC I6601卡用于 編碼器與電腦的連接。主從跟蹤式PID 控制, 及最 優跟蹤控制結果, 分別如圖4, 圖5所示。
從上面2幅實驗結果圖可以看出, PID 控制下 的同步調整(包括轉速和相位差的調整)時間較長, 約為013 s, 而最優控制下的調整時間約為0103 s。 實驗證明, 最優控制的效果要比PID控制好得多。
另一個值得指出的問題是, 實驗中測量角位移 時所采用的是增量式編碼器, 連接到6601 編碼器 輸入卡時計數器在足夠長的時間后會產生溢出, 從 而使控制崩潰。因此, 從工業應用的角度出發, 在 振動電機同步控制系統中不應使用上述測量方式, 而應當使用0~ 360 deg輸出的角度傳感器, 并且對 相位差z進行如下的變換, 以保證系統的穩定:
由表1可判斷出泄漏電流和介紹損耗tgD分別 為146148, 013時的電纜狀態測量點為孤立點, 因 為此點與自身聚類中心點的距離大于d。
通過算例可以看出, 在使用了本文所提出的梯 度聚類孤立點檢測方法后, 可以很方便地檢測出度 量有誤的數據。聯系電話13072684455（微信同步）
