振動電機在糧油機械中的廣泛應用
發布時間：2020-11-18 點擊量：236
糧油工程中應用振動機械非常普遍, 如振動篩、去石機、清粉機、振動輸送機、振動倉底卸料器等。
早期的振動機械激振方式主要有曲柄連桿驅動機構和偏重激振器裝置。因其結構龐大復雜、振動體慣性力難以平衡 、 構件工作壽命短 、 噪音大 、 通常要求良好的潤滑及密封 、 振功參敬 調節困難等缺點, 因而限制一 r 振動機械的合理使用和發展。
近年來. 振動電機新技術的出現. 成為新一代的激振源直接驅動振動機械. 其結鉤大為簡 化, 應用相當靈活并且使最佳振動參數容易獲得, 從而保證了振動機械的合理應用。

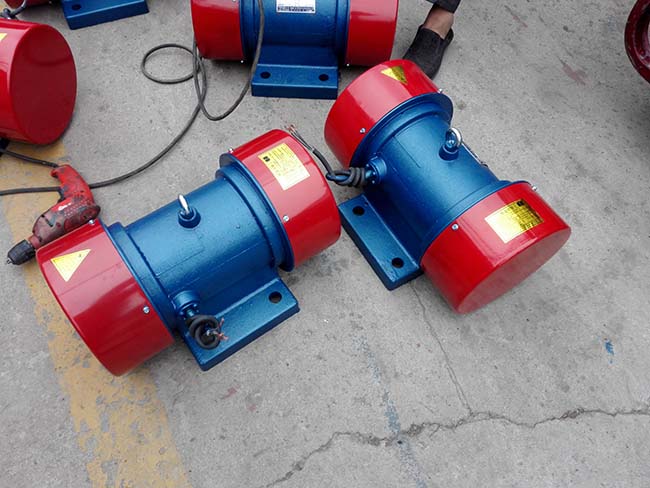

振動電機的結構
振動電機的結構是在雙出軸三相異步電動機的兩端分別裝置相同的偏重塊。當電機轉r回轉時偏重塊同步轉動, 便產生離心慣性力, 即為激振力。圖l 所示為振動電機的結構。偏重塊通常由固定塊和可動塊組成。其固定塊與軸固定, 在軸兩端周向方位一致, 而可動塊靠螺釘通過其上切口夾緊在軸上。改變可動塊對固定塊的即相對位置, 即改變了偏重央組的合成偏心距, 進而調節了激振力的大小。
圖2 為振動電機激振力學模型。轉子勻速回轉, 則產生周期同步回轉離心向激振力尸, , 其大小為:尸p 一m 勿汗式中: m 一偏重塊合成質量;。一偏重塊( 即電機) 回轉角速度廠一偏重塊合成偏心距( 即偏重塊合成重心至回轉軸心的距離)
振動電機的結構是在雙出軸三相異步電動機的兩端分別裝置相同的偏重塊。當電機轉r回轉時偏重塊同步轉動, 便產生離心慣性力, 即為激振力。圖l 所示為振動電機的結構。偏重塊通常由固定塊和可動塊組成。其固定塊與軸固定, 在軸兩端周向方位一致, 而可動塊靠螺釘通過其上切口夾緊在軸上。改變可動塊對固定塊的即相對位置, 即改變了偏重央組的合成偏心距, 進而調節了激振力的大小。
圖2 為振動電機激振力學模型。轉子勻速回轉, 則產生周期同步回轉離心向激振力尸, , 其大小為:尸p 一m 勿汗式中: m 一偏重塊合成質量;。一偏重塊( 即電機) 回轉角速度廠一偏重塊合成偏心距( 即偏重塊合成重心至回轉軸心的距離)
根據糧油工程工藝要求. 振動主體通常需有三種基本振動形式直線往復振動、平面圓振功、卜面橢圓振動。門直線2往復振動振動電機所產生的激振力是在平面垂直于電( 機軸線內呈周期勻速回轉的. 即其大小不變而方向周回轉。欲使振動主體作直線往復振動, 必須設法形成一個直線方向激振力。
2.1.1 雙振動電機驅動雙振動電機驅動方案如圖3 所示。采用兩個相同的振動電機對稱于振動主體質心安裝, 兩振動電機相向回轉。
2.1.1 雙振動電機驅動雙振動電機驅動方案如圖3 所示。采用兩個相同的振動電機對稱于振動主體質心安裝, 兩振動電機相向回轉。
因此, 兩振動電嘰激振力在垂直干振動方向完全抵消, 僅有在振動方向相互迭加. 即為:P戶s ir l ` t + P 戶s in “ 一Zm o Z r 、in 眺該直線簡諧激振力自然會驅動振動主體沿振動方向作往復直線振動。針對不同振動主體的結構及工藝要求, 同前原理, 又可派生出其他兩種結構為一案形式. 如圖4 所示。該雙振動電機直線往復振動形式. 可用干糧食工程中振動篩、振動輸送機、比垂寸級打}.比重去石機、清粉機及振動倉底卸料器等。
2 . 1. 2 單振動電機驅動單振動電 機激振方案如圖5 所示。即振動電機 須通過擺桿鉸接結構與振動主體聯 系, 稱之為擺式單振動電機驅動機構 。 由文獻〔5〕可知, 當振動電機偏心 距r 遠小于擺稈長度L 時, 振動主體 在垂直于振動方向所受激振力將接近 于零, 而在振動方向近似受到如下激 振力作用: 尸戶c o s 硯一m 勿Z cr o s 妞 因此該直線方向簡諧振動力將驅 動振動主體實現簡諧直線往復振動。此單振動電機直線往復振動形式 通常用于小型往復振動機械( 如比重 分級機、比重去石機等)。聯系電話13072684455（微信同步）
