振動流化床干燥機振動電機方位的確定方法
發布時間：2020-11-05 點擊量：487
振動流化床干燥機是在普通流化床干燥機的基礎上增加振動而改造成的一種新型產品。它的工作原理是通過調整對稱安裝的兩臺振動電機的偏心塊，產生向前和向上的激振力，在激振力的作用下，物料沿水平流化床拋擲向前連續運動，熱風穿過流化床向上穿過同物料換熱后，由排風口排出，干燥物料由排料口排出。理論上來講，當振動電機的激振力方向線不能通過干燥機的重心時，會導致振動流化床前后振幅不一致，造成床面上的物料在某一段上可能堆積，而在另一段上可能斷流的現象，從而影響物料的干燥效果。只有振動電機的激振力方向線通過干燥機的重心時，才能保證干燥機沿長度方向的振幅一致，物料運行速度均勻，不產生偏流現象。因此振動電機方位的確定對于振動流化床干燥機的設計而言是非常重要的。石家莊工大化工設備有限公司在長期設計和制造流化床的經驗中總結出了一套確定電機位置的方法。
一、設計上的要求
整機主體在長度方向上對稱設計， 設計時電機仍位于流化 床長度方向的幾何中心位置，電機激振力角度預設60°；電機預 設高度需要考慮以下幾點： 一是進風口的尺寸大小和進風口距 離分布板的高度； 二要考慮下箱體V 字形空間要能容納兩臺振 動電機的支撐結構，綜合這兩個因素，預設定電機的位置。

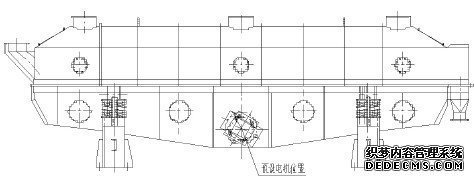

設計時應保證整機重心偏于流化床幾何中心的排料端，見 圖1。
固定電機的螺栓孔設計為長圓孔， 長圓孔的中心位置定位 的電機的激振力方向與設備出料端的方向夾角為60°，以長圓孔 的中心位置為基準，可向左、向右調節15°夾角，即螺栓孔設計成 30°角的長圓形孔道，用來調整電機的激振力方向角，見圖2。
二、用吊重法找整機重心
裝好電機后用吊重法測定整機重心位置。用吊鉤將設備一端的吊耳吊起從吊耳處沿鉛垂方向在機身側板上劃鉛垂線，再將設備另一端的吊耳吊起，畫出另外一條鉛垂線，兩次起吊的鉛垂線交點即為重心，見圖3。很顯然，電機的激振力方向不通過整機的重心。
三、調整電機方向使激振力通過重心沿電機螺栓的圓形孔道轉動電機，調整電機激振力線角度，使激振力線通過重心，此時振動方向角大約70°，電機位置調整完畢，見圖4。
四、調整重心位置的注意事項
1. 起吊時， 吊繩要掛在干燥機寬度方向?qū)ΨQ的兩個吊耳孔 內，吊繩除起吊點外，不能與干燥機其他部位有干涉，刮碰現象， 干燥機應處于嚴格自由下垂?fàn)顟B(tài)。
2.干燥機兩側重心位置必須重合。
3.如電機轉動到圓形孔道的極限位置，仍不能使激振力方向 線通過重心，允許在機器兩端焊接配重，但焊后必須重新確定重 心位置，重新轉動電機，使激振力方向線通過新的重心位置。
4.干燥機的前后振幅差異，以不影響物料運行，不引起物料 堆積或斷流為宜。
對于大多數中小型的振動流化床而言， 通過以上方法基本上能做到振動電機激振力通過設備重心， 保證振動流化床在工程上的使用。對于一些大型的流化床，由于吊重法對于制造廠的廠房高度上有要求，因此，我們可以借助與3D 繪圖軟件的一些功能，在設計階段找到整臺設備的重心。在實際的調試過程中，稍作調整，也可滿足振動流化床的使用功能。聯系電話13072684455（微信同步）
